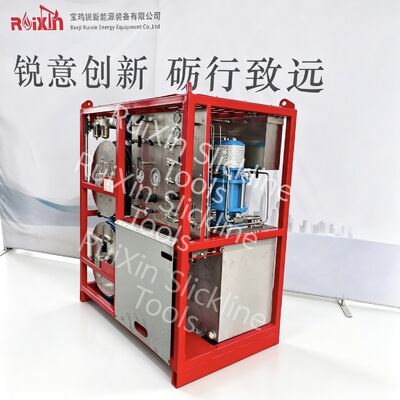

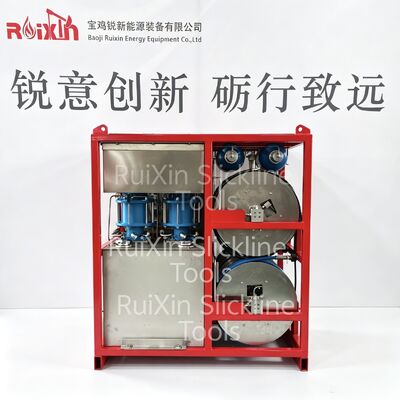

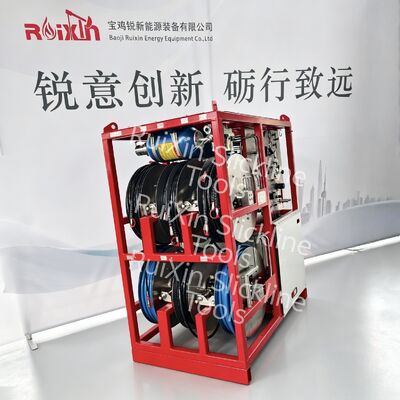

Slickline PCE-Hydrauliksteuerungs-Fetteinspritzpumpensystem 5000 PSI ~ 15000 PSI API-Wireline-Ausrüstung

Slickline PCE Hydraulische Steuerung Fett-Injektionspumpen-System 5000 PSI

I. Übersicht

Der Schmierstoff in der Schmierstoffschiebe ist so konstruiert, daß er für den Schmierstoffschiebe- und den Schmierstoffschiebe-Siegelkopf ein Druck- und Rücklaufsystem bietet.die Hochdruckfettleistung aus der Fettinspritzpumpe gelangt in den unteren Teil des Durchflussbeschränkungsrohrs und fließt nach obenDies erzeugt einen hohen Druckwert innerhalb des Durchflussbeschränkungsrohrs.Erreichung des Ziels, das Kabel (oder Draht) zu schmieren und den Bohrkopfdruck zu versiegeln.

Der hydraulische Steuerbereich besteht hauptsächlich aus Ölpumpen, Akkumulatoren, Richtventilen, Sicherheitsventilen und sonstiger Hilfsgeräte.eine schnelle und sichere Schaltvorrichtung für den Ausbruchschutz ermöglicht, Blow-out-Steuerung, Ober- und Unterfang, Anti-Drop-Gerät usw. Alle Operationen sind auf dem Bedienfeld integriert, so dass es bequem für den Betrieb ist.

II. Haupttechnische Parameter

1Spezifikation und Modell: YK-70/21-Y;

2. Nenndruck: 70 MPa;

3- Fahrtluftdruck: 0,7 - 1 MPa;

4. Hydraulische Leistung: 21 MPa;

III. Strukturelle Merkmale

1Die hydraulische Einspritzpumpe ist in drei Hauptsystemen unterteilt: die Einlassvorrichtung, das Einspritzsystem und das hydraulische Steuerungssystem, die alle auf demselben Rahmen installiert sind.

2. Die Einlassvorrichtung besteht hauptsächlich aus dem Hauptschlauch der Luftquelle, Rohrleitungen, Druckreglern usw.;

3Das Einspritzsystem besteht hauptsächlich aus der Einspritzpumpe, dem Hochdrucknadelventil, der Einspritztrommel, der BOP-Trommel, dem Einspritzschlauch, der Entladetrommel und der Rohrleitung usw.

4Das hydraulische Steuerungssystem besteht hauptsächlich aus der hydraulischen Steuerungsantriebspumpe, dem Akkumulator, den Steuerventilen, den hydraulischen Schläuchen, den Trommeln und der Rohrleitungsanlage usw.

5Sowohl das Fett-Injektionssystem als auch das hydraulische System sind mit eigenen Öl- (Fett-) Speichertanks ausgestattet (optional können Speicherkisten zur Verfügung gestellt werden).

6Die Fettinspritzpumpe und die hydraulisch gesteuerte Antriebspumpe werden durch pneumatische Mittel zur Fett-/Saugvorrichtung angetrieben.

7Das Fettinspritzungssystem und die hydraulische Steuerung können unabhängig oder gleichzeitig betrieben werden.

Jede Größe kann nach Kundenanforderungen angepasst werden

Aufmerksamkeit!

Wartung und Wartung

1Es wird empfohlen, im Winter N32 (20#) Öl und im Sommer N46 (30#) Öl zu verwenden.
2- Durchführung regelmäßiger Versiegelungstests.
