Wireline 2,3 Zoll Alligator Greifer  Slickline Werkzeuge API Spezifikation

Einleitung

        Alligator Greifer sind für den Einsatz bei Drahtseiloperationen geeignet. Sie können zum Greifen von nicht standardmäßigen, Fremdkörpern, Spezialteilen oder Werkzeugen ohne Fanghals verwendet werden.eine Art von Betriebsgerät.Zum Beispiel, quadratisch, rund, eine Art von Ziehspannwerkzeug, das nicht mit starken Magnetwerkzeugen oder Standard-Wurf- und Schaufelwerkzeugen verwendet werden kann

strukturelle Merkmale

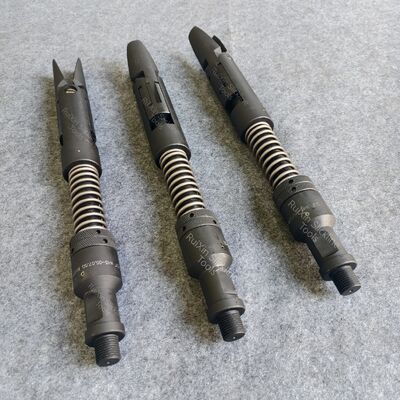

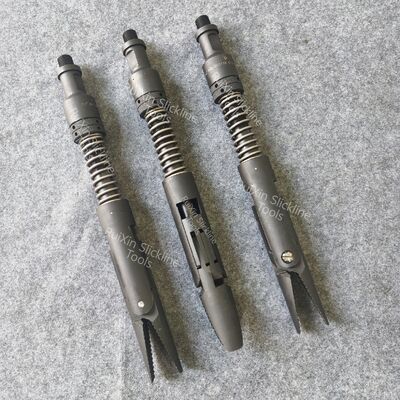

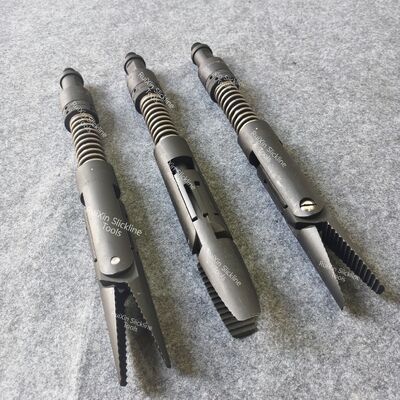

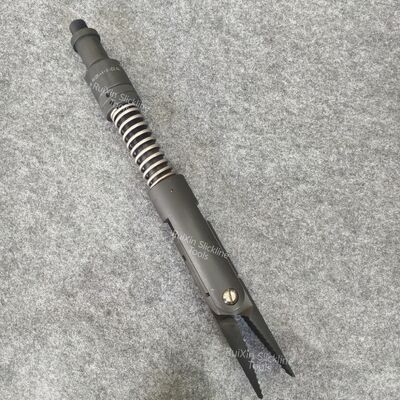

   Der Alligator Greifer besteht hauptsächlich aus dem Fanghals, der Spindel, der Stellmutter, der Feder, der Hülse, dem Bolzen, den Klauen, dem zylindrischen Stift und dem Sicherungsstift usw.
Wenn die Hülse auf und ab bewegt wird, können die darauf montierten Klauen entlang des zylindrischen Stifts auf der Spindel gleiten und sich um den Bolzen drehen, wodurch die Öffnungs- und Schließvorgänge abgeschlossen werden; der Sicherungsstift (oder Stift) hält die Klauen in der geöffneten Position, indem er die Spindel und die Hülse verbindet; durch Einstellen der Stellmutter und Komprimieren der Feder können unterschiedliche Klemmkräfte erzielt werden. Wenn der Schneidstift (oder der Auslösebolzen des Werkzeugstranggewichts abgesenkt wird) nach unten geschüttelt wird, bewegt sich die Hülse unter der Kraft der Feder nach unten, wodurch sich die Klauen schnell schließen und den Fremdkörper im Bohrloch greifen.

Verwendung

1. Befestigen Sie den AlligatorGreiferam grundlegenden Werkzeugstrang;
2. Lösen Sie die Stellmutter;
3. Setzen Sie den Sicherungsstift ein (oder verwenden Sie einen dünnen Eisendraht, um ihn von der großen Seite des Stifts in das Hülsenloch zu schieben, um ihn zu sichern);
4. Stellen Sie die Stellmutter ein und komprimieren Sie die Feder in die richtige Position;
Hinweis: Der Kompressionsweg der Feder muss größer sein als die erwartete Abwärtsbewegung der Hülse; andernfalls können die Backen den festsitzenden Fisch nicht fest greifen.
5. Senken Sie das Werkzeug ab; nach Erreichen der Position führen Sie einen Abwärtsschlag durch, um den Sicherungsstift zu durchtrennen (oder senken Sie das Gewicht des Werkzeugstrangs ab, um den Stift auszulösen);
6. Heben Sie das Werkzeug an; wenn das Werkzeug auf Widerstand stößt, führen Sie einen Aufwärtsschlag durch, um es an die Oberfläche zu heben.
Hinweis: Beim Zusammenbau und Absenken des Werkzeugs, wenn der Alligatorclip in der geöffneten Position ist, sollte kein Körperteil des Bedieners unter der Feder sein, um zu verhindern, dass der Alligatorclip versehentlich den Sicherungsstift durchtrennt (oder den Stift auslöst) und Verletzungen verursacht.

Jede Größe kann nach Kundenwunsch angepasst werden.

Wartung und Pflege:

Entfernen Sie nach Gebrauch umgehend Ölflecken, Ablagerungen und Sandpartikel, um eine Behinderung der Werkzeugbewegung zu verhindern.
